Bygningsfysikk og bygningsfysisk prosjektering

Plan- og bygningsloven setter de overordnede juridiske premissene for det bygningsfysiske prosjekteringsarbeidet. De tekniske myndighetskravene fremkommer av tekniske forskrifter til plan- og bygningsloven, TEK 10. Begrepet bygningsfysikk begrenses her til de fysiske prosessene tilknyttet varme-, luft- og fukttransport i en bygning. Typiske bygningsfysiske problemstillinger er i denne sammenheng varmeisolering av bygninger, lufttetthet og fuktsikring mot vanndamp og fritt vann. Akustikk og brann er også fysiske prosesser som hører inn under bygningsfysikk, men disse områdene er skilt ut som egne fagområder ettersom de er forholdsvis kompliserte og omfattende.Til tross for at ventilasjon også er et eget fagområde er dette derimot tatt inn som en del av bygningsfysikken. Dette som tilpasning til den obligatoriske uavhengige kontrollen jf. plan- og bygningsloven hvor samme integrering av fagområdene er gjennomført.

Plan- og bygningsloven

I pbl.§ 29-5 fremkommer at:
Ethvert tiltak skal prosjekteres og utføres slik at det ferdige tiltaket oppfyller krav til sikkerhet, helse, miljø og energi, og slik at vern av liv og materielle verdier ivaretas.

Bygning med oppholdsrom for mennesker skal prosjekteres og utføres slik at krav til forsvarlig energibruk, planløsning og innemiljø, herunder utsyn, lysforhold, isolasjon, oppvarming, ventilasjon og brannsikring mv., blir oppfylt.

For å sikre at ethvert tiltak får en forsvarlig og tilsiktet levetid, skal det ved prosjektering og utførelse tas særlig hensyn til geografiske forskjeller og klimatiske forhold på stedet.

Departementet kan i forskrift gi utfyllende bestemmelser om tekniske krav til tiltak, herunder om krav til energiløsninger.

Teknisk forskrift, TEK 10 §13-14 Generelle krav om fukt
Grunnvann, overflatevann, nedbør, bruksvann og luftfuktighet skal ikke trenge inn og gi fuktskader, mugg- og soppdannelse eller andre hygieniske problemer.

Veiledning til Teknisk forskrift, TEK 10 §13-14

Veiledning til bestemmelsen
Høy relativ fuktighet kan forårsake soppvekst, bakterieangrep, dårlig lukt og uheldige kjemiske reaksjoner i bygningsmaterialer, samt skader og kortere levetid på byggverk og komponenter. Avgassingen fra et materiale vil også øke med økende fuktinnhold. Fukt er trolig den enkeltfaktor som bidrar mest til dårlig innemiljø og dermed helseplager som allergi og overfølsomhet.

Endringer i klima medfører behov for en kontinuerlig klimatilpasning for å unngå fuktrelaterte skader på bygninger, konstruksjoner og anlegg i fremtiden. Viktige klimaendringer som økt årsnedbør og flere lokale intense nedbørepisoder innebærer økt fokus på kritiske detaljer i forhold til fuktsikring. Byggverk må plasseres og utformes slik at klimapåkjenningene på byggverket og utearealene blir så små som mulig. Blant annet vil økte nedbørsmengder stille større krav til utforming og oppbygging av yttervegger. Yttervegg bør derfor utføres etter prinsippet om totrinnstetting som gir god beskyttelse av indre deler av veggen. I tillegg sørger ventilasjon av luftspalten for rask uttørking av kledningen når den er blitt fuktet opp.

Preaksepterte ytelser

1.
Bygningsmaterialer må holdes tilstrekkelig tørre og rene både under lagring, transport og montering på byggeplassen for å unngå fuktproblemer. Materialene må også holdes tørre og rene etter at de er montert og mens byggverket er i bruk.

2.
Materialer må kunne tåle den fuktpåkjenning de kan forventes å bli utsatt for. Det må foreligge tilfredsstillende materialdokumentasjon som angir kritiske verdier for fukt i forhold til mikrobiologisk vekst, avgassing og andre vesentlige egenskaper ved produktet.

3.
Konstruksjonene (tak, fasader etc.) må prosjekteres og utføres slik at de i størst mulig grad er robuste mot fuktpåvirkninger i bygge- og bruksfasen.

Anbefalinger
Robusthet mot fuktpåvirkninger innebærer blant annet at det benyttes materialer som tåler fremtidige fuktpåkjenninger, at konstruksjonene gis god uttørkingsevne (spesielt hvis det benyttes fuktfølsomme materialer) og at tetthet mot nedbør og luftlekkasjer fra innelufta tilpasses lokale klimaforhold og forventet inneklima.
For ensartede naturmaterialer og uorganiske materialer med langtids erfaring vil generiske data være tilstrekkelig.
I prosjekteringsfasen bør det verifiseres at kravene i forskriften blir oppfylt ved å gjennomføre en fuktsikkerhetsprosjektering. Det innebærer blant annet å gjennomføre en særskilt vurdering av alle forhold vedrørende valg av materialer, konstruksjoner og bygningsdetaljer som kan medføre en risiko for fremtidige fuktskader.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk


Teknisk forskrift, TEK 10 §13-15 Fukt fra grunnen
Rundt bygningsdeler under terreng og under gulvkonstruksjoner på bakken skal det treffes nødvendige tiltak for å lede bort sigevann og hindre at fukt trenger inn i konstruksjonene.


Veiledning til Teknisk forskrift, TEK 10 §13-15


Veiledning til bestemmelsen
Yttervegger og gulv under eller i kontakt med terreng har normalt ikke nødvendig tetthet til å motstå vanntrykk. På utsiden av vanlige yttervegger og gulv mot terreng må det derfor være et trykkbrytende og drenerende lag som hindrer at det oppstår vanntrykk og som sørger for å lede vannet uhindret ned til drensledning og videre bort fra konstruksjonen.

Preaksepterte ytelser

1.
Yttervegger og gulv under eller i kontakt med terreng må beskyttes av et drenerende lag som hindrer at det oppstår vanntrykk mot konstruksjonen og som sørger for å lede vannet uhindret bort fra konstruksjonen. Drenerende masser må sikres mot gjenslamming, for eksempel med fiberduk. Eventuell kjeller under grunnvannstand må utføres vanntett.

2.
Drensledning må legges i tilstrekkelig dybde rundt grunnmur. Der grunnen er selvdrenerende, f.eks. der grunnen under og rundt bygningen består av grus eller sprengstein og vannet har uhindret avløp gjennom grunnen til lavereliggende grunnvannsnivå, kan drensledning sløyfes.

3.
Yttervegger og gulv under eller i kontakt med terreng må beskyttes mot kapillært oppsuget vann med et kapillærbrytende sjikt. Når det benyttes pukk som kapillærbrytende sjikt må dette ha tykkelse som er minst to ganger materialets kapillære stigehøyde. I tillegg må vegger og gulv under terreng ha vannavvisende overflate

Anbefalinger
Med økende varmeisolasjon øker faren for fuktproblemer i kryperomskonstruksjoner. Dersom man likevel velger å bygge med kryperom, bør enten alle materialer være uorganiske og etasjeskilleren helt lufttett, eller kryperommet være godt varmeisolert. I begge tilfeller bør terrenget tildekkes for å forhindre avdunsting fra grunnen. Kryperommet bør også kunne inspiseres og ikke ha mindre fri høyde enn 0,5 m.
Materialrester, flis og lignende organiske materialer bør fjernes fra kryperommet for å unngå vekst av mikroorganismer.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk


Teknisk forskrift, TEK 10 §13-16 Overflatevann
Terreng rundt byggverk skal ha tilstrekkelig fall fra byggverket dersom ikke andre tiltak er utført for å lede bort overflatevann.

Veiledning til Teknisk forskrift, TEK 10 §13-16

Veiledning til bestemmelsen

Preaksepterte ytelser

1.
Terreng rundt byggverk skal planeres med fall utover minimum 1:50 i en avstand på minimum 3 m. Hvor terrenget gjør dette vanskelig, kan alternative tiltak være fall langs veggen, avskjæringsgrøfter o.l.

2.
Takvann må ledes bort i rør eller så langt bort fra byggverket at det ikke fører til fuktpåkjenning av bygningsdeler under terreng

Anbefalinger
Massene i terrengoverflaten bør være relativt vanntette, slik at kun begrensede mengder nedbør og overflatevann renner rett ned i bakken inntil byggverket.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk



Teknisk forskrift, TEK 10 §13-17 Nedbør

1.
Fasadekledning, vindu, dør og installasjon som går gjennom vegg, skal utformes slik at nedbør som trenger inn blir drenert bort og fukt kan tørke ut uten at det oppstår skader.

2.
Tak skal prosjekteres og utføres med tilstrekkelig fall og avløp slik at regn og smeltevann renner av, og slik at snøsmelting ikke fører til skadelig ising.

3.
I luftede takkonstruksjoner hvor kondens kan oppstå på undersiden av taktekking eller taktekking ikke er tilstrekkelig tett til å forhindre inntrenging av vann, skal underliggende konstruksjon beskyttes ved hjelp av et vanntett undertak.



Veiledning til Teknisk forskrift, TEK 10 §13-17

Veiledning til første ledd
Slagregn, det vil si kombinasjon av regn og vind, skaper ofte de største fuktpåkjenningene på yttervegg.

Preaksepterte ytelser

Fasaden må utformes slik at nedbør som treffer veggen, renner av og slik at nedbør som trenger inn bak kledningen, ikke kan trenge inn i konstruksjonen, men dreneres ut eller tørker ut uten at skader oppstår. Svake punkter er særlig innfesting av vinduer, dører, ventiler og andre gjennomføringer i yttervegg og tak.
Vann som driver inn bak kledningen ved slagregn må kunne dreneres raskt ut etter endt vannpåkjenning. Gjenværende fuktighet må kunne tørke ut før det oppstår mikrobiologisk vekst i materialene.
Bak kledningen må det være et vindsperresjikt som hindrer vann i å trenge videre inn i konstruksjonen.

Anbefalinger
Vegger og tak bør utføres med totrinns tetting mot regn- og vindpåkjenning. Det vil si at det er et drenert og ventilert luftrom bak den primære tettingen mot nedbør. Tilsvarende løsninger bør benyttes for fuger og gjennomføringer.

Spaltekledning er ikke tett nok til å kunne regnes som primær tetting.

Veiledning til andre ledd

Preaksepterte ytelser
Tak må utføres vanntett slik at regn- og smeltevann ikke trenger ned i takkonstruksjonen. Det må være så stort fall at det ikke oppstår vanndammer på tekningen. Mindre dammer som dannes på grunn av skjøting i tekningen og som skyldes mindre ujevnheter i isolasjonsmaterialet innenfor fastsatte toleransegrenser for det aktuelle produktet, kan aksepteres.

Vann som renner av taket må ledes bort fra bygningskonstruksjonen ved hjelp av nedløpssystem eller på annen måte slik at byggverket og terrenget inntil det ikke får skadelig fuktpåkjenning.

Minste takhelning vil være forskjellig for de enkelte taktekninger og undertak. Takhelning på asfalt takbelegg og takfolier må være minimum 1:40.

Tak må utformes slik at man ikke får snøsmelting med skadelig ising til følge. På tak uten lufting må smeltevann ledes fra kaldere til varmere deler av taket og dreneres bort i nedløp som er frostfritt, uten bruk av varmekabler.

Taktekning må ha tilstrekkelige oppkanter mot tilliggende konstruksjoner for å unngå lekkasjer, for eksempel ved dørterskler. Taket må være utført slik at vann kan renne av uten å trenge inn i konstruksjoner, selv om sluk eller nedløp blokkeres.

Veiledning til tredje ledd
De ulike takteknings- og undertaksmaterialene som finnes, har varierende grad av vanntetthet. For opplektede tekninger (for eksempel takstein) vil regn-, snø- og smeltevann slippe gjennom omleggene. Undertaket har som oppgave å fange opp vannet og lede dette bort.

Preaksepterte ytelser
Det må velges undertaksmateriale som er egnet for den aktuelle takkonstruksjonen. Ved valg av undertak, må man ta hensyn til type tekning, takfall og klimatiske forhold på stedet.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk


Teknisk forskrift, TEK 10 §13-18 Fukt fra inneluft
Bygningsdeler og konstruksjoner skal prosjekteres og utføres slik at de ikke blir skadelig oppfuktet av kondensert vanndamp fra inneluften.


Veiledning til Teknisk forskrift, TEK 10 §13-18

Veiledning til bestemmelsen
Inneluftas fuktinnhold er en viktig faktor som kan påvirke innemiljøet negativt.
I spesielle bygningstyper med høy innendørs luftfuktighet, som f.eks. svømmehaller, må man vie fuktsikringen særlig stor oppmerksomhet.

Preaksepterte ytelser

1.
I varmeisolerte yttervegger og tak og i innvendige skillekonstruksjoner mellom varme og kalde rom må det være et luft- og damptett sjikt, normalt en egen dampsperre, på varm side av varmeisolasjonen. Dampsperrens viktigste oppgave er å hindre at konstruksjonen tilføres fukt fra inneluften ved luftlekkasjer og diffusjon. Dampsperren skal også bidra til bygningens totale lufttetthet. Vindsperresjiktet på utsiden av isolasjonen må være mest mulig dampåpent og vende mot et ventilert hulrom. Konstruksjonen får da en selvuttørkingsevne. Dampsperren må ha en Sd-verdi større eller lik 10 m.

2.
Dampsperresjiktet (og vindsperresjiktet) må utføres med lufttette skjøter.

3.
For å sikre rask og god uttørking må det ikke benyttes materialer med stor damptetthet andre steder i konstruksjonen enn i forbindelse med dampsperresjiktet. Eventuell fukt må slippe ut via ventilert og drenert luftespalte bak ytterkledningen og under taktekkingen.

Anbefalinger
I varmeisolerte konstruksjoner bør det monteres dampsperre straks isolasjonen er montert for å hindre oppfukting av yttervegger og tak i byggeperioden. Dette er særlig kritisk i den kalde årstiden.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk


Teknisk forskrift, TEK 10 §13-19 Byggfukt
Materialer og konstruksjoner skal være så tørre ved innbygging/forsegling at det ikke oppstår problemer med mugg- og soppdannelse, nedbrytning av organiske materialer eller økt avgassing.


Veiledning til Teknisk forskrift, TEK 10 §13-19

Veiledning til bestemmelsen

Preaksepterte ytelser

1.
Materialer og konstruksjoner må tørkes ut til fuktinnhold under den kritiske verdi for de materialer som inngår i konstruksjonene.

2.
For å unngå soppangrep på trevirke, må trevirke inneholde mindre enn 20 vektprosent fukt.

3.
I konstruksjoner med lav uttørkingsevne (for eksempel konstruksjoner mot terreng) må fuktinnholdet i trevirket være lavere enn 15 vektprosent fukt før innbygging.

4.
For å unngå nedbrytning av myknere i PVC-belegg og lim eller avrettingsmasser som påføres betong, må fuktnivået være under kritisk grense for den aktuelle materialkombinasjonen.

5.
For å kunne dokumentere at kravet er oppfylt, må fuktinnholdet måles.


Anbefalinger
Det bør settes av tilstrekkelig tid til uttørking. Ensidig uttørking av betong tar særlig lang tid. Oppfukting av en del materialer fører også til en økt avgassing av organiske stoffer fra materialer til inneluften.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk


Teknisk forskrift, TEK 10 §13-20 Våtrom og rom med vanninstallasjoner

1.
Våtrom skal prosjekteres og utføres slik at det ikke oppstår skade på konstruksjoner og materialer på grunn av vannsøl, lekkasjevann og kondens.

2.
Følgende skal minst være oppfylt:

a)
Våtrom skal ha sluk og gulv med tilstrekkelig fall mot sluk for de deler av gulvet som må antas å bli utsatt for vann i brukssituasjonen. Rom med sluk skal være utformet slik at eventuelt lekkasjevann ledes til sluk.

b)
I våtrom skal bakenforliggende konstruksjoner som kan påvirkes negativt av fukt være beskyttet av et egnet vanntett sjikt. Gjennomføringer skal ikke svekke tettheten. Materialer velges slik at faren for mugg- og soppdannelse er minimal.

c)
I rom som ikke har sluk og vanntett gulv, skal vanninstallasjoner ha overløp eller tilsvarende sikring mot fuktskader. Gulv og vegger som kan komme til å bli utsatt for vannsøl, lekkasjevann eller kondens, skal utføres med fuktbestandige materialer.

d)
Rom uten sluk skal utformes slik at eventuelle lekkasjer synliggjøres.

e)
Vegger med innebygde sisterner eller lignende skal sikres mot fuktinntrengning fra lekkasjer fra installasjonen. Eventuelle lekkasjer skal synliggjøres og i andre rom enn våtrom skal lekkasjen føre til automatisk avstengning av vannet.


Veiledning til Teknisk forskrift, TEK 10 §13-20

Veiledning til første ledd
Vannskader i våtrom er et økende problem. De fleste skader skyldes utettheter rundt gjennomføringer i gulv og vegg samt manglende fall til sluk. Med våtrom menes bad, dusjrom og vaskerom, det vil si rom hvor overflater på vegger og gulv jevnlig eller av og til blir utsatt for fritt vann (vannsøl). Vannsøl på gulv og vegger fra dusjing, bading og klesvask øker sannsynligheten for at fukt trenger inn i konstruksjoner og materialer. Tilsvarende kan lekkasjer fra vannledninger, avløpsledninger og vanninstallasjoner gi vannskader selv ved små vannmengder når disse foregår over lengre tid.

Våtrom må derfor prosjekteres slik at fuktbelastningene ikke fører til skade. Viktige virkemidler er bl.a. kontinuerlige vanntette sjikt, omhyggelig tetting rundt gjennomføringer, inspiserbare og reparerbare vannførende installasjoner, sluk i gulv og fall til sluk samt tilstrekkelig ventilasjon.

Veiledning til andre ledd bokstav A
Preaksepterte ytelser

1.
For å oppfylle funksjonskravet i forskriften må en av følgende ytelser være oppfylt:

a)
Tilstrekkelig fall vil være 1:50 minimum 0,8 m ut fra sluket dersom dusjen er over sluket. Hvis dusjen ikke er over sluket, må det også være fall 1:50 fra og med dusjens nedslagsfelt og til sluket. Med dusj menes også stedet hvor det er tiltenkt mulighet for trinnfri dusjing som krevd i § 12-9, første ledd bokstav b og annet ledd bokstav d.

b)
Det må være fall mot sluk på hele gulvet, minimum 1:100. Fallet må være jevnt fordelt i rommet, men kan med fordel økes i dusjsonen. Våtrommets vanntette sjikt må i alle ytterkanter nå minimum 25 mm høyere enn overkant slukrist.

2.
I tillegg til ytelse angitt i punkt 1 må følgende være oppfylt:
Lekkasjevann skal kunne renne til sluk fra ethvert sted i våtrommet. Dette medfører at det i de fleste tilfeller må være fall til sluk på hele gulvet

Veiledning til andre ledd bokstav B
Preaksepterte ytelser

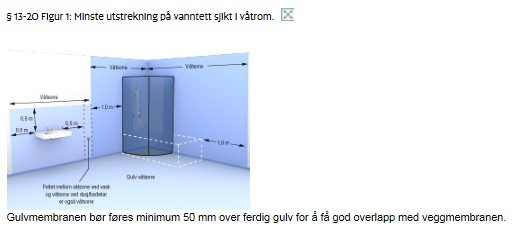

Våtrom må ha vanntett gulv. Gulv, inkludert overgangen til vegg, må alltid regnes som våtsone. Tilsvarende må vegger som regelmessig kan bli utsatt for vannsøl være vanntette. Dette er minst alle veggflater som er definert som våt sone i figur 1.

Sluk i gulv må være tilpasset membranen og festet i gulvet på en slik måte at det ikke oppstår bevegelse mellom membran og sluk.

Vanntette sjikt må bl.a. være bestandig mot vannbelastning, temperaturvariasjoner, alkalisk belastning samt ha tilstrekkelig vanndampmotstand dersom sjiktet vender mot utetemperatur og kalde rom. Vanntett sjikt kan være egne membranprodukter som banemembran og påstrykningsmembran, eller det kan være overflatematerialer med dokumentert tettefunksjon som vinylbelegg, baderomspaneler og våtromsmalinger.

Gjennomføringer i tettesjikt må utføres med spesiell oppmerksomhet slik at tettefunksjonen opprettholdes over tid. Sjiktet må ha dokumentert vanntetthet. Mot kalde rom og på konstruksjoner mot uteklima (f.eks. yttervegger) må sjiktet også ha dokumentert damptetthet.

Ved gjennomføring av rør i tettesjiktet, må man benytte mansjetter tilpasset gjennomføringen og typen tettesjikt.

Det må benyttes fuktbestandige overflatematerialer på gulv, vegg, himling og andre flater som er i berøring med romlufta.

Fugemasse i forbindelse med fliskledning må kunne aksepteres i et våtrom, og muggvekst kan derfor ikke helt unngås. Det må velges produkter som reduserer faren for muggvekst mest mulig.




Anbefalinger
I tillegg til vanntett sjikt på hele gulvet, bør man i de fleste tilfeller ha vanntett sjikt på alle veggflater i rommet.

Veiledning til andre ledd bokstav C
I boliger og yrkesbygg tas det ofte i bruk produkter som kobles på bygningens faste vanninstallasjon. Dette kan være oppvaskmaskin, is(vann)maskin, kaffemaskin og lignende. Slike produkter inngår ikke i ”bygningstekniske installasjoner” og reguleres dermed ikke i byggteknisk forskrift. Forskriften gjelder her bygningens vanninstallasjon frem til tilkoblingspunktet for slike produkter. Krav i forskriften må oppfylles uavhengig av om produktet har lekkasjesikring.
Ved nyinstallering av et slikt produkt som medfører endring på bygningens faste vanninstallasjon, må gulv og bakenforliggende konstruksjoner fuktsikres. Dette ivaretas for eksempel ved bruk av automatisk lekkasjestopper

Preaksepterte ytelser
Vanninstallasjoner skal være sikret mot utilsiktet vannutstrømming. Herunder medregnes rørstuss på tappevann-installasjonen som er tilrettelagt for tilkobling av vannbrukende produkter så som oppvaskmaskin, kaffemaskin og lignende. En fagmessig plugget rørstuss regnes som en fuktsikker løsning.

Der bygningens vanninstallasjon er uten overløp, må det være montert automatisk lekkasjestopper. Med automatisk lekkasjestopper menes en fuktføler som gir signal til en magnetventil som stenger vanntilførselen når den mottar signal.

Sprinkleranlegg utført i samsvar med NS-EN 12845 eller NS-INSTA 900 utgjør normalt ingen fare for fuktskader i den tiden anlegget ikke er utløst. Det vil derfor ikke være krav til særskilt sikring mot fuktskader ved utilsiktet vannutstrømning fra anlegget.

Gulv i rom med vanninstallasjon som ikke har sluk og vanntett gulv, må utføres med materialer som ikke er fuktømfintlige. Dette innebærer at gulv og ev. vegger må ha fuktbestandige materialer i den forstand at overflaten må kunne tåle en begrenset fuktpåkjenning over kortere tid og rengjøring med våte metoder.

Veiledning til andre ledd bokstav D
Vanninstallasjoner må tilpasses og utføres slik at lekkasjer oppdages raskt og gjør minst mulig skade.

Preaksepterte ytelser
Installasjoner, rørføringer mv. må være slik utført at en eventuell lekkasje raskt kan avsløres ved at vannet kommer frem på synlig sted. Før man har oppdaget og stanset lekkasjen er som oftest den umiddelbare skaden allerede skjedd. En bedre løsning er å benytte automatisk lekkasjestopper som både varsler og stanser vanntilførselen.

Veiledning til andre ledd bokstav E
Innebygde sisterner eller lignende skal monteres slik at eventuelt lekkasjevann ikke fører til oppfukting og skade på omsluttende konstruksjoner. Innebygde vanninstallasjoner skal utføres slik at eventuelt lekkasjevann raskt blir synliggjort og slik at installasjonen lett kan skiftes.

Preaksepterte ytelser
I våtrom må sisterner og lignende monteres i en prefabrikkert kassett med vanntette overflater eller i et hulrom. Våtrommets vanntette sjikt må dekke gulv og vegger inne i hulrommet og være kontinuerlig med resten av sjiktet for vegg og gulv. Eventuelt lekkasjevann må dreneres ut i våtrommet slik at lekkasjen raskt blir synlig.
I andre rom enn våtrom må sisterner og lignende plasseres i prefabrikkert kassett med vanntett overflate eller i et hulrom med vanntett sjikt. Det må være en automatisk lekkasjestopper inne i hulrommet. Selv om det vanntette sjiktet danner et trau som kan ta opp noe lekkasjevann, må trauet ha overløp inn i rommet slik at ytterligere lekkasjevann ikke trekker inn i konstruksjonene.
Dersom vannmengden ved lekkasje er større enn trauet kan fange opp, må overskytende vann ledes ut i rommet og ikke inn i konstruksjonen.

Henvisninger
- Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk


Teknisk forskrift, TEK §14-1 Generelle krav om energi

1.
Byggverk skal prosjekteres og utføres slik at lavt energibehov og miljøriktig energiforsyning fremmes. Energikravene gjelder for bygningens oppvarmede bruksareal (BRA).

2.
Beregninger av bygningers energibehov og varmetapstall skal utføres i samsvar med Norsk Standard NS 3031 Beregning av bygninger energiytelse - Metode og data. U-verdier skal beregnes som gjennomsnittsverdi for de ulike bygningsdeler.

3.
Småhus i dette kapittelet omfatter enebolig, to- til firemannsbolig, rekkehus og kjedehus.

4.
For tiltak der oppfyllelse av krav i dette kapittel ikke er forenlig med bevaring av kulturminner og antikvariske verdier, gjelder kravene så langt de passer.



Veiledning til Teknisk forskrift, TEK §14-1

Veiledning til første ledd

Hensyn til miljø, privatøkonomi og forsyningssikkerhet tilsier at lavt energibehov bør prioriteres når byggverk prosjekteres og oppføres. Energibehov til oppvarming og varmtvann bør i størst mulig grad dekkes med annen energiforsyning enn elektrisitet og/eller fossile brensler.

BRA er bruksareal for en bygning eksklusiv åpent overbygd areal, etter NS 3940 Areal- og volumberegninger av bygninger . BRA for en bygning er summen av BRA for alle måleverdige plan/etasjer uavhengig av bruken og omfatter bygningens nettoareal og arealet av innvendige vegger.

I energisammenheng gis det ikke anledning til å beregne bruksareal ved å legge inn et horisontalplan for hver tredje meter der bygningen har etasjehøyde over tre meter.

Oppvarmet del av BRA er den delen av BRA som tilføres varme fra bygningens varmesystem, enten direkte fra varmelegemer eller via oppvarmet ventilasjonsluft, og eventuelt kjøling fra bygningens kjølesystem. Oppvarmet del av BRA er omsluttet av bygningens klimaskjerm.

Varmemotstanden i et uoppvarmet rom, som bod, uinnredet kjeller og lignende, kan tas med ved beregning av U-verdien for konstruksjoner som grenser mot rommet. Dersom arealet tas med som oppvarmet del av BRA, skal arealet regnes å ha samme temperatur som tilliggende oppvarmede rom.

Delvis oppvarmede glassgårder (kommunikasjonsarealer, frostfrie glassoner o.l.) regnes som fullt oppvarmede. For uoppvarmede arealer som senere kan gjøres om til en oppvarmet del av bygningen (uinnredet loft, uoppvarmet kjeller o.l.), bør konstruksjoner mot det fri isoleres iht. minstekravene i § 14-5 første og annet ledd. Dette gjelder også uoppvarmede glassgårder (uten varmeanlegg) som f.eks. vinterhager i tilknytning til småhus.

Bruksareal der internt varmetilskudd fra prosesser knyttet til virksomheten i bygningen åpenbart er tilstrekkelig til å dekke oppvarmingsbehovet, slik som i smelteverk, papirfabrikker, fyrhus for fjernvarmeanlegg og lignende, betraktes som uoppvarmet bruksareal.

For fritidsbolig med én boenhet mellom 50 m² og 150 m² oppvarmet BRA gjelder kun minstekravene i § 14-5 første og annet ledd, § 14-6og § 14-8. Fritidsbolig med én boenhet over 150 m ² oppvarmet BRA må oppfylle energikravene som gjelder for småhus. Dette følger av forskriftens § 1-2 annet ledd bokstav f. For fritidsbolig med flere boenheter gjelder energikravene fullt ut.

Ved tilbygg vil fritidsboligens samlede oppvarmede BRA etter gjennomføring av tiltaket være bestemmende for hvilke energikrav som gjelder for tilbygget. Arealgrensene refererer seg til areal for hver enkelt frittliggende bygning, det vil si bygninger med helt adskilte klimaskall.

Henvisninger
- NS 3940 Areal- og volumberegninger av bygningergir regler for beregning av bygningers areal og volum
-
NS 3031 Beregning av bygningers energiytelse – Metode og datagir nærmere regler for bestemmelse av oppvarmet del av BRA


Veiledning til andre ledd
U-verdi regnes som gjennomsnittsverdi for de ulike bygningsdelene. Med bygningsdeler menes her yttervegg, tak, gulv, samt vindu/dør/glass inkl. glasstak og glassvegger.

For vindu/dør/glass skal karm og ramme, samt eventuelle sprosser og poster, inkluderes ved beregning av U-verdien.

Veiledning til tredje ledd

Småhus blir også brukt som en fellesbetegnelse på frittliggende og sammenbygde bolighus med inntil tre målbare plan.

Veiledning til fjerde ledd
Denne bestemmelsen gjelder bygninger som er:
- fredet etter kulturminneloven
- regulert til bevaring eller annen form for vern iht. pbl.
- fyller kulturminnefaglige kriterier for regulering til bevaring eller oppføring på kommunal verneplan

Oppfyllelse av energikravene skal skje i så stor utstrekning som mulig innenfor hva som er tilrådelig ut i fra hensynet til og ønske om å beholde historiske og estetiske kvaliteter.

Tiltak i bygningens veggfasader (konstruksjon, kledning, vinduer og dører) er klart mest kritisk for bevaring av verneverdige elementer.

Riktige energitiltak krever en individuell vurdering av bygningens aldersverdi, byggeteknikk og konstruksjonsmåte. Det er særlig viktig å ta hensyn til fare for fukt- og frostskader i eldre fasader ved for god innvendig isolering. Bruk av vannbåren varme i gulv kan gi uønskede inngrep i interiørene. Luft-til-luft-varmepumper kan også være ødeleggende, særlig for eksteriøret.

Henvisninger
- Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk



  Teknisk forskrift, TEK §14-2 Energi effektivitet

1.

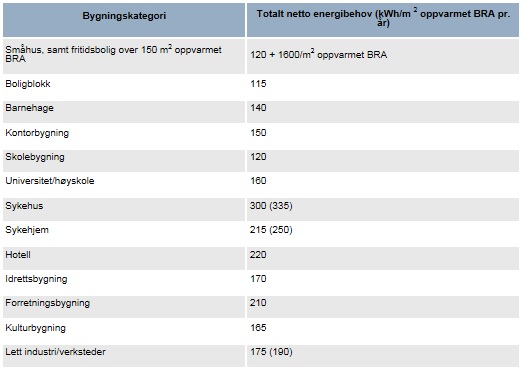

Bygning skal tilfredsstille nivå angitt i § 14-3 eller ha totalt netto energibehov mindre enn energirammer angitt i § 14-4. Minstekrav i § 14-5 skal oppfylles enten § 14-3 eller § 14-4 legges til grunn. For boligbygning og fritidsbolig med laftede yttervegger gjelder likevel kun § 14-5 annet ledd og § 14-6.

2.
For bygninger under 30 m2oppvarmet BRA gjelder ikke § 14-3 til § 14-8 med unntak av § 14-5 første og annet ledd.

3.
For bygning som ut fra forutsatt bruk skal holde lav innetemperatur, gjelder ikke dette kapittel dersom det er tilrettelagt slik at energibehovet holdes på et forsvarlig nivå.



Veiledning til Teknisk forskrift, TEK §14-2

Veiledning til første ledd
I medhold av pbl. § 31-2 skal tiltak på eksisterende byggverk, jf. pbl. § 20-1 , i utgangspunktet oppfylle energikravene. Dette gjelder blant annet vesentlig endring eller vesentlig reparasjon av tiltak, eksempelvis omfattende strukturelle utbedringer på yttervegger og tak. Søknadspliktig rehabilitering / etterisolering av en yttervegg medfører at kravene til isolasjonsevne må oppfylles. Det må imidlertid vurderes om kravene til isolasjonsevne er relevante i slike saker og om tiltaket har en effekt i byggverket. Det kan f.eks. være tilfeller der kravene er urimelige sett i forhold til energibesparelsen tiltaket vil gi.
Ved søknadspliktige fasadeendringer, som innebærer utskiftning av vinduer, må krav til U-verdi for vinduene oppfylles. Kravene gjelder ikke for mindre omfattende tiltak, men i slike tilfeller bør nye komponenter likevel være av samme energikvalitet som det kreves for nybygg.
I henhold til pbl. § 31-2 fjerde ledd kan kommunen tillate bruksendring og nødvendig ombygging og rehabilitering også når det ikke er mulig å tilpasse byggverket til tekniske krav uten uforholdsmessige kostnader, dersom bruksendringen eller ombyggingen er forsvarlig og nødvendig for å sikre hensiktsmessig bruk.
Energikravene gjelder i utgangspunktet for all tilbygging/påbygging. Kravene gjelder kun for tilbygget/påbygget. Samlet areal vindu/dør/glass i tilbygget skal ikke overskride summen av;

- 20 % av tilbyggets oppvarmede BRA og
- eventuelt areal vindu/dør/glass i den opprinnelige skillekonstruksjonen mellom eksisterende bygning og tilbygg.

Ved tilbygging/påbygging/bruksendring der kun mindre arealer berøres, kan det oppstå tilfeller der det ikke er hensiktsmessig å kreve oppfyllelse av installasjonstekniske krav. I slike tilfeller vil oppfyllelse av energikrav knyttet til selve bygningskroppen være tilstrekkelig. Det vil også være uhensiktsmessig å kreve dokumentasjon av tilbyggets lekkasjetall, men nøyaktig utførelse og kjente tettingsmetoder bør anvendes. I eksisterende bygninger, der infiltrasjon er en del av ventilasjonsløsningen, må tettingstiltak vurderes i sammenheng med ventilasjonsbehovet.

For helårsbolig og fritidsbolig med alle yttervegger i laft (rundtømmer) både innvendig og utvendig, gjelder kun § 14-5 annet ledd og § 14-6. For boligbygg der én etasje består av bindingsverk mens en annen etasje har yttervegger i rundtømmer laft, gjelder § 14-5 annet ledd og § 14-6 for laftedelen og §§ 14-3, 14-4 og 14-5 for bindingsverksdelen.

Veiledning til andre ledd
Eksempler på bygninger under 30 m 2 oppvarmet BRA er kiosker, varmestuer, venteskur, anleggsbrakker og byggmoduler.
Med anleggsbrakker og byggmoduler menes her enheter som kun skal stå en avgrenset periode for å dekke et midlertidig behov. I tilfeller der slike enheter settes sammen slik at grensen på 30 m 2 oppvarmet BRA overskrides, vil dette likevel ikke utløse plikt til å oppfylle energikrav utover § 14-5 første og annet ledd.
Omplassering av eksisterende anleggsbrakker eller byggmoduler vil ikke utløse krav om oppgradering for å oppfylle de til enhver tid gjeldene energikrav. For byggmoduler som endrer status til permanente bygninger, gjelder energikravene i forskriften fullt ut.

Veiledning til tredje ledd
Bestemmelsen omfatter bygninger som f.eks. lagerhaller, idrettsbygninger, lokaler for fysisk arbeid, skipsverft, fiskeforedlingsbedrifter, slakterilokaler, sagbruks- og høvleribedrifter og lignende, der tilsiktet temperatur er under 15 °C. Bygningen skal innrettes slik at transmisjonsvarmetapet ved aktuell innetemperatur ikke blir større enn det som tillates i fullt oppvarmet bygning. Isolasjonsstandarden vil i slike tilfeller bestemmes ved en enkel beregning, der transmisjonsvarmetapet for bygning med lav innetemperatur og redusert isolasjonsnivå ikke skal overskride tilsvarende tall for fullt oppvarmet og fullisolert bygning. Med fullisolert bygning menes her en bygning som oppfyller kravene i § 14-3 eller § 14-4 , dvs. ikke kun minstekrav i § 14-5.


Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk



Teknisk forskrift, TEK §14-3 Energitiltak

1.
Bygning skal ha følgende energikvaliteter:


A) Transmisjonsvarmetap:
1. Andel vindus- og dørareal ≤ 20 % av oppvarmet BRA
2. U-verdi yttervegg ≤ 0,18 W/(m2K)
3. U-verdi tak ≤ 0,13 W/(m2K)
4. U-verdi gulv ≤ 0,15 W/(m2K)
5. U-verdi glass/vindu/dør inkludert karm/ramme ≤ 1,2 W/(m2K)
6. Normalisert kuldebroverdi, der m2angis i oppvarmet BRA:
- småhus ≤ 0,03 W/(m 2K)
- øvrige bygninger ≤ 0,06 W/(m 2K).

B) Infiltrasjons- og ventilasjonsvarmetap:
1. Lekkasjetall ved 50 Pa trykkforskjell:
- småhus ≤ 2,5 luftvekslinger pr. time
- øvrige bygninger ≤ 1,5 luftvekslinger pr. time.

2. Årsgjennomsnittlig temperaturvirkningsgrad for varmegjenvinner i ventilasjonsanlegg:
- boligbygning, samt arealer der varmegjenvinning medfører risiko for spredning av forurensning/smitte ≥ 70 %
- øvrige bygninger og arealer ≥ 80 %.

C) Øvrige tiltak:
1. Spesifikk vifteeffekt i ventilasjonsanlegg (SFP):
- boligbygning ≤ 2,5 kW/(m 3/s)
- øvrige bygninger ≤ 2,0 kW/(m 3/s)

2. Mulighet for natt- og helgesenking av innetemperatur

3. Tiltak som eliminerer bygningens behov for lokal kjøling.

2.
For boligbygning kan energitiltak i bokstav a og b fravikes, forutsatt at bygningens varmetapstall ikke øker.

3.
For øvrige bygninger kan energitiltak i bokstav a fravikes, forutsatt at bygningens varmetapstall ikke øker.


Veiledning til Teknisk forskrift, TEK §14-3

Veiledning til første ledd
 Kravet til bygningens energieffektivitet oppfylles dersom det kan dokumenteres at samtlige energitiltak i § 14-3 er gjennomført.



Energitiltakene grupperes i tre kategorier; transmisjonsvarmetap, infiltrasjons- og ventilasjonsvarmetap samt øvrige tiltak. Inndelingen er valgt for å kunne utforme presise omfordelingsregler.

Kuldebroer som fremkommer gjennom konstruksjonsmåte, som stendere i en stenderverksvegg, er inkludert i U-verdien for yttervegg etter reglene i
NS-EN ISO 10211: Kuldebroer i bygningskonstruksjoner - Varmestrømmer og overflatetemperaturer - Detaljerte beregninger .
Varmetap gjennom øvrige kuldebroer knyttet til etasjeskillere, pilastere, vinduer etc. skal ikke overstige 0,03 W/m 2 K for småhus og 0,06 W/m 2 K for øvrige bygninger. Arealet (m 2 ) angis i oppvarmet BRA.


Se for øvrig veiledningsteksten til § 13-18 når det gjelder oppbygging av yttervegger for å unngå fuktskader.

Kravet til en bygnings lekkasjetall gjelder vanligvis for hele bygningen. Dersom det er vanskelig å måle hele bygningen, kan en representativ andel bruksenheter måles. Resultatene fra målingene skal tilfredsstille de samme kravene som stilles til hele bygningen.

Lokalkjøling (romkjøling) er kjøling av inneluft ved bruk av lokale kjøleaggregater, kjølebafler e.l. For boligbygning ansees kravet knyttet til eliminering av energibehov for lokalkjøling oppfylt dersom det installeres automatisk utvendig solskjerming eller det er mulighet for gjennomlufting.

Veiledningen til § 13-4 lister opp noen passive tiltak som kan bidra til å unngå overtemperatur. Relevant informasjon om dette kan også finnes i Temaveiledning HO-1/2007 Energi . Merk at denne temaveilederen har referanse til forskriftskravene som gjaldt i 2007 .

Veiledning til andre ledd
Omfordeling mellom tiltak knyttet til transmisjonstap, infiltrasjonstap og ventilasjonstap godtas for boligbygninger. Robuste og langvarige løsninger knyttet til klimaskjermen bør gis prioritet. Tillatt omfordeling dokumenteres ved å vise at varmetapstallet, som angir bygningens samlede spesifikke varmetap, ikke øker. Varmetapstall beregnes etter NS 3031 Beregning av bygningers energiytelse - Metode og data

Veiledning til tredje ledd
Det tillates omfordeling kun mellom tiltak knyttet til transmisjonsvarmetap. Tillatt omfordeling dokumenteres ved å vise at varmetapstallet, som angir bygningens samlede spesifikke varmetap, ikke øker. Varmetapstall beregnes etter NS 3031 Beregning av bygningers energiytelse - Metode og data.

Henvisninger
- Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk



Teknisk forskrift, TEK §14-4 Energirammer

1.
Totalt netto energibehov for bygning skal ikke overstige rammer gitt i følgende tabell:

Tabell: Energirammer

2.
Kravene gitt i parentes gjelder for arealer der varmegjenvinning av ventilasjonsluft medfører risiko for spredning av forurensning/smitte.

3.
I flerfunksjonsbygninger skal bygningen deles opp i soner ut fra bygningskategori og de respektive energirammene oppfylles for hver sone


Veiledning til Teknisk forskrift, TEK §14-4

Veiledning til første ledd
Det må gjennomføres en kontrollberegning som viser at samlet netto energibehov ikke overskrider fastsatt energiramme for aktuell bygningskategori, angitt i kWh/m 2 oppvarmet BRA per år. Alle energiposter knyttet til ordinær drift av bygningen skal inngå i kontrollberegningen. Energibehov til industrielle prosesser, kjølelagre o.l. tas ikke med i kontrollberegningen. Tap i varmesystemet medregnes ikke i netto energibehov. Energirammen for småhus (kWh/m 2 oppvarmet BRA per år) er uttrykt ved formelen: 120 + 1600 / m 2 oppvarmet BRA.
Arealleddet er lagt til primært for å ta høyde for at småhus har relativt større ytterflate og tilhørende større varmetap per m 2 oppvarmet BRA enn større bygninger.
Kontrollberegningen skal gjøres etter reglene i NS 3031 Beregning av bygningers energiytelse - Metode og data . I praksis kan man bruke beregningsprogrammer basert på eller validert i henhold til denne standarden.

Det skal benyttes faste og standardiserte verdier for bruksavhengige data som innetemperaturer, driftstider, internvarmetilskudd, energibehov til varmtvann, belysning og elektrisk utstyr, samt utetemperatur og soldata/strålingsfluks for standard referanseklima. Verdiene finnes i NS 3031 .

For vindusorientering og eventuell helning benyttes reelle data for bygningen. Fornuftig vindusorientering og energieffektiv bygningsform krediteres ved bruk av reglene i NS 3031 .

Dersom innretning for temperaturstyring ikke kan dokumenteres, skal samme temperatur benyttes for hele døgnet i kontrollberegningen.

Det gis anledning til å redusere verdier for energibehov til (og varmetilskudd fra) belysning med 20 % i kontrollberegningen dersom bruk av effektive styringssystemer basert på dagslys og tilstedeværelse kan dokumenteres etter NS 3031 .

Tilsvarende kan gjennomsnittlig luftmengde i driftstiden i VAV-anlegg, behovsstyrt etter CO 2 -nivå eller tilstedeværelse, reduseres med 20 % i forhold til dimensjonerende luftmengde.

For bygningskomplekser med flere bruksfunksjoner må det dokumenteres at de ulike delene oppfyller rammekravet for aktuell bygningskategori.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk


Veiledning til f
Teknisk forskrift, TEK §14-5 Minstekrav

1.
Følgende minstekrav skal oppfylles:

Tabell: Minstekrav

2.
Rør, utstyr og kanaler knyttet til bygnings varme- og distribusjonssystem skal isoleres for å hindre unødig varmetap.

3.
I tillegg gjelder følgende minstekrav, med unntak for småhus:

a)
U-verdi for glass/vindu/dør inkludert karm/ramme multiplisert med andel vindus- og dørareal av bygningens oppvarmede BRA skal være mindre enn 0,24

b)
Total solfaktor for glass/vindu (gt) skal være mindre enn 0,15 på solbelastet fasade, med mindre det kan dokumenteres at bygningen ikke har kjølebehov.



Veiledning til Teknisk forskrift, TEK §14-5

Veiledning til første ledd
Både energitiltaksmodellen og rammekravsmodellen gir fleksibilitet med hensyn til hvilke energitiltak som gjennomføres. Minstekrav knyttet til varmeisolasjon og tetthet er innført for å sikre en akseptabel bygningskropp i alle nye bygninger.

Veiledning til andre ledd
Kravet om isolering omfatter rør, utstyr og kanaler som avgir varme som ikke bidrar til å dekke bygningens varmebehov. Varmetap fra rør, utstyr og kanaler kan også medføre overtemperatur og et unødig kjølebehov. Energiøkonomisk isolasjonstykkelse kan beregnes etter
NS-EN 12828 Varmesystemer i bygninger - Utforming av vannbaserte varmesystemer.

Veiledning til tredje ledd bokstav A
Det settes en øvre grense for produktet av U-verdi for vindu/dør/glass og andel vindu/dør/glass i fasade i forhold til bygningens oppvarmede BRA. Produktet skal ikke overskride 0,24.

Kravet er satt slik at andel vindu/dør/glass ikke kan overstige 15 % av oppvarmet BRA dersom dårligste vinduskvalitet benyttes (dvs. minstekrav til U-verdi vindu/dør/glass på 1,6 W/(m 2 K)). Det er viktig at ev. redusert glassareal ikke kommer i konflikt med oppfyllelse av dagslyskravet, jf. § 13-12 . Dersom det eksempelvis benyttes en U-verdi på vindu/dør/glass på 0,8 W/(m 2 K), vil en andel vindu/dør/glass på 30 % av oppvarmet BRA kunne tillates. Det må m.a.o. velges bedre vinduer jo større andel vindu/dør/glass som ønskes.

Veiledning til tredje ledd bokstav B
Total solfaktor for glass/vindu (g t ) angir andelen av solstrålingen som slipper gjennom både solskjerming og glass.

Solbelastet fasade er fasader orientert mellom nord-øst (45°) og nord-vest (315°).

Kravet kan fravikes i tilfeller der naturlig permanent skjerming fra horisont, vegetasjon, nærliggende bygg, bygningsmessig utforming e.l. gir samme solavskjerming som kunstig solskjerming. Naturlig skjerming kan også benyttes i kombinasjon med kunstig solskjerming. Det må dokumenteres at naturlig avskjerming, enten alene eller i kombinasjon med kunstig avskjerming, gir samme effekt som total solfaktor for glass/vindu (g t ) mindre enn 0,15 både ved dimensjonerende sommerforhold og som gjennomsnitt utenom fyringssesongen.

Total solfaktor for glass/vindu (g t ) mindre enn 0,15 kan oppnås f.eks. med persienner eller screensystemer; utvendig, mellom glassene eller i koblede funksjoner.

Fravær av kjølebehov skal dokumenteres etter NS 3031 Beregning av bygningers energiytelse – Metode og data

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk



Teknisk forskrift, TEK §14-6 Bygninger med laftetede yttervegger
For boligbygning og fritidsbolig med laftede yttervegger gjelder følgende:

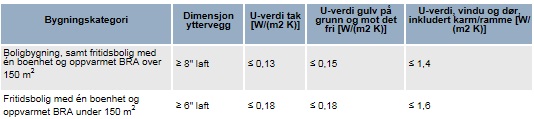

Tabell: Bygninger med laftede yttervegger




Veiledning til Teknisk forskrift, TEK §14-6

Veiledning til bestemmelsen
Helårsbolig og fritidsbolig der alle fire vegger er utført i laft (rundtømmer) reguleres kun gjennom minstekrav til varmeisolasjon og vinduer.
For fritidsbolig med laftede yttervegger og med to eller flere boenheter, gjelder samme regler som for boligbygning med laftede yttervegger.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk


Teknisk forskrift, TEK §14-7 Energiforsyning

1.
Det er ikke tillatt å installere oljekjel for fossilt brensel til grunnlast.

2.
Bygning over 500 m2oppvarmet BRA skal prosjekteres og utføres slik at minimum 60 % av netto varmebehov kan dekkes med annen energiforsyning enn direktevirkende elektrisitet eller fossile brensler hos sluttbruker.

3.
Bygning inntil 500 m2oppvarmet BRA skal prosjekteres og utføres slik at minimum 40 % av netto varmebehov kan dekkes med annen energiforsyning enn direktevirkende elektrisitet eller fossile brensler hos sluttbruker.

4.
Kravet til energiforsyning etter annet og tredje ledd gjelder ikke dersom det dokumenteres at naturforhold gjør det praktisk umulig å tilfredsstille kravet. For boligbygning gjelder kravet til energiforsyning heller ikke dersom netto varmebehov beregnes til mindre enn 15 000 kWh/år eller kravet fører til merkostnader over boligbygningens livsløp.

5.
Boligbygning som etter fjerde ledd er unntatt fra krav om energiforsyning skal ha skorstein og lukket ildsted for bruk av biobrensel. Dette gjelder likevel ikke boenhet under 50 m2oppvarmet BRA eller bolig som tilfredsstiller passivhusnivå.

Veiledning til Teknisk forskrift, TEK §14-7

Veiledning til første ledd
Med bakgrunn i forarbeidene til pbl. må § 14-7 første ledd forstås slik at kravet ikke gjelder ved utskifting av oljekjel i eksisterende byggverk. Ved hovedombygging, eller ved utskifting av hele, eller det vesentligste av varmesystemet, dvs. tank, brenner, kjel og opplegg for distribusjon, gjelder kravet.

Utskifting av oljekjel er en reparasjon av bygningsteknisk installasjon som i utgangspunktet omfattes av pbl. § 20-1 bokstav f. Utskifting av oljekjel vil imidlertid ofte være tiltak som ikke krever søknad og tillatelse etter pbl. § 20-3 bokstav c, jf. byggesaksforskriften § 4-1 bokstav b nr. 2.

Grunnlast er den effekten opp til et visst nivå som skal til for å dekke det meste av årlig varmebehov på en mest mulig lønnsom måte. Fordelingen mellom grunnlast og spisslast er i praksis avhengig av stedlig klima, bygningens effektbehov over året og varmesystemets egenskaper. Vanligvis vil grunnlasten utgjøre 70-90 % av bygningens varmebehov over året.

Veiledning til andre ledd
Boligblokk, rekkehus og eneboliger i kjede regnes som én boligbygning.

Prosentkravet er satt i forhold til bygningens netto varmebehov, det vil si energibehovet til romoppvarming, ventilasjonsvarme og varmt tappevann.

Netto varmebehov beregnes etter NS 3031 Beregning av bygningers energiytelse – Metode og data . Det skal benyttes faste og standardiserte verdier for bruksavhengige data. Til forskjell fra kontrollberegning opp mot energirammene i § 14-4 kan det imidlertid her benyttes lokale klimadata som er aktuelle for bygningens plassering, jf. NS 3031 tillegg M. Dette begrunnes med at prosentandelen av bygningens netto varmebehov som den tiltenkte varmeløsningen kan forventes å dekke kan være avhengig av lokalt klima og at dimensjonering av varmeanlegget uansett må ta utgangspunkt i lokale forhold.

Typiske løsninger for å tilfredsstille kravet kan være solfanger, fjernvarme, varmepumpe, pelletskamin, vedovn, biokjel, biogass, bioolje, etc.
Overskuddsvarme fra faste installasjoner som f.eks. serverparker, kjøledisker e.l. kan også medregnes ved oppfyllelse av kravet, forutsatt at varmen overføres via et vannbårent system.

Varmesystem med direktevirkende elektrisitet hos sluttbruker omfatter varmeutstyr som panelovner, elektriske varmekabler, stråleovner, elektrobasert varmebatteri i ventilasjonsanlegg, elektrokjel, elektriske varmtvannsberedere o.l. Direktevirkende elektrisitet omfatter ikke elektrisitet tilført varmepumpesystemer.

Varmeløsningene må kunne tas i bruk med det samme bygningen er ferdigstilt og må kunne brukes kontinuerlig gjennom bygningens levetid.

Energiforsyning til tekniske installasjoner i eller i direkte tilknytning til en bygning som skal dekke bygningens varmebehov, herunder ulike typer kjeler, beredere etc., betraktes alltid som sluttbruk og kravet til energiforsyning må oppfylles. Det spiller ingen rolle hvor i bygningen installasjonene er plassert.

Dersom varme leveres fra frittliggende energisentraler kan det være mindre åpenbart hvorvidt kravet til energiforsyning kommer til anvendelse. Dette kan avhenge av forhold som energisentralens størrelse, mulighet for sluttbruker til å påvirke valg av energikilde og antall tilknyttede bygninger. Ett ytterpunkt kan være når noen boligeiere går sammen om en felles løsning for energiforsyning. Her bør kravet komme til anvendelse. Det andre ytterpunktet kan være der større frittliggende energisentraler leverer varme til store utbyggingsområder. I slike tilfeller vil det være vanskeligere å tenke seg at kravet kommer til anvendelse.

Veiledning til tredje ledd
Se veiledning til annet ledd.

Veiledning til fjerde ledd
Naturforhold som gjør det praktisk umulig å tilfredsstille kravet etter annet og tredje ledd kan være stedlige forhold som ikke muliggjør praktisk utnyttelse av fjernvarme, bioenergi, varmepumper, sol, e.l.

Grensen på 15000 kWh/år refererer seg til boligbygningens samlede netto varmebehov, beregnet etter NS 3031 for standard referanseklima.

Nåverdi benyttes for å vurdere lønnsomheten ved en investering. Dagens og fremtidens inntekter og utgifter føres til nåtidspunktet. Positiv nåverdi betyr at investeringen er lønnsom.

Ved gjentatt påvist negativ nåverdi for ulike relevante alternativer til direktevirkende elektrisitet eller fossil oppvarming, kan kravene til energiforsyning i annet og tredje ledd fravikes for boligbygning.

Nåverdi kan for eksempel beregnes etter eksempel i VTEK som du finner her.

Typiske virkningsgrader for varmesystemer kan finnes i NS 3031 Beregning av bygningers energiytelse – Metode og data . Bedre virkningsgrad i varmesystemet kan benyttes der dette kan dokumenteres. Større vedlikeholdskostnader kan inkluderes i regnestykket der dette må påregnes.
I den grad det kan påregnes offentlig tilskudd til valgt energiløsning, bør dette tas hensyn til ved beregning av investeringskostnad.

Dersom analysen viser negativ nåverdi, bør likevel mulighetene for å dekke en mindre andel av varmebehovet med annen energiforsyning enn direktevirkende elektrisitet eller fossile brensler vurderes.

Veiledning til femte ledd
Krav om skorstein og lukket ildsted gjelder ikke dersom annet eller tredje ledd likevel oppfylles, slik at unntaket i fjerde ledd ikke benyttes. Hensynet bak bestemmelsen tilsier at krav om skorstein og lukket ildsted ikke gjelder i slike tilfeller.

Lukket ildsted er en innretning som kan dekke deler av boligens oppvarmingsbehov, for eksempel vedovn eller pelletskamin. Ildstedet må være fastmontert og gi en reell oppvarmingseffekt. Dekorasjonspeiser betraktes ikke som en varmeløsning.



Teknisk forskrift, TEK §14-8 Fjernvarme
Der hvor det i plan er fastsatt tilknytningsplikt til fjernvarmeanlegg etter plan- og bygningsloven § 27-5, skal nye bygninger utstyres med varmeanlegg slik at fjernvarme kan nyttes for romoppvarming, ventilasjonsvarme og varmtvann.


Veiledning til Teknisk forskrift, TEK §14-8

Veiledning til bestemmelsen
Etter pbl. § 27-5 kan tilknytningsplikt til fjernvarmeanlegg vedtas av kommunestyret i den enkelte kommune der konsesjon er gitt etter energiloven § 5-1 .
I henhold til pbl. § 27-5 andre ledd kan kommunen gjøre helt eller delvis unntak fra tilknytningsplikten i tilfeller der det kan dokumenteres at bruk av alternative løsninger for tiltaket vil være miljømessig bedre.
Bygning med tilknytningsplikt må være utstyrt slik at all oppvarming, ventilasjonsvarme og varmtvann kan dekkes med fjernvarme.

Henvisninger
-
Utvalg av referansestandarder fra Standard Norge
- Anvisninger i Byggforskserien fra SINTEF Byggforsk
